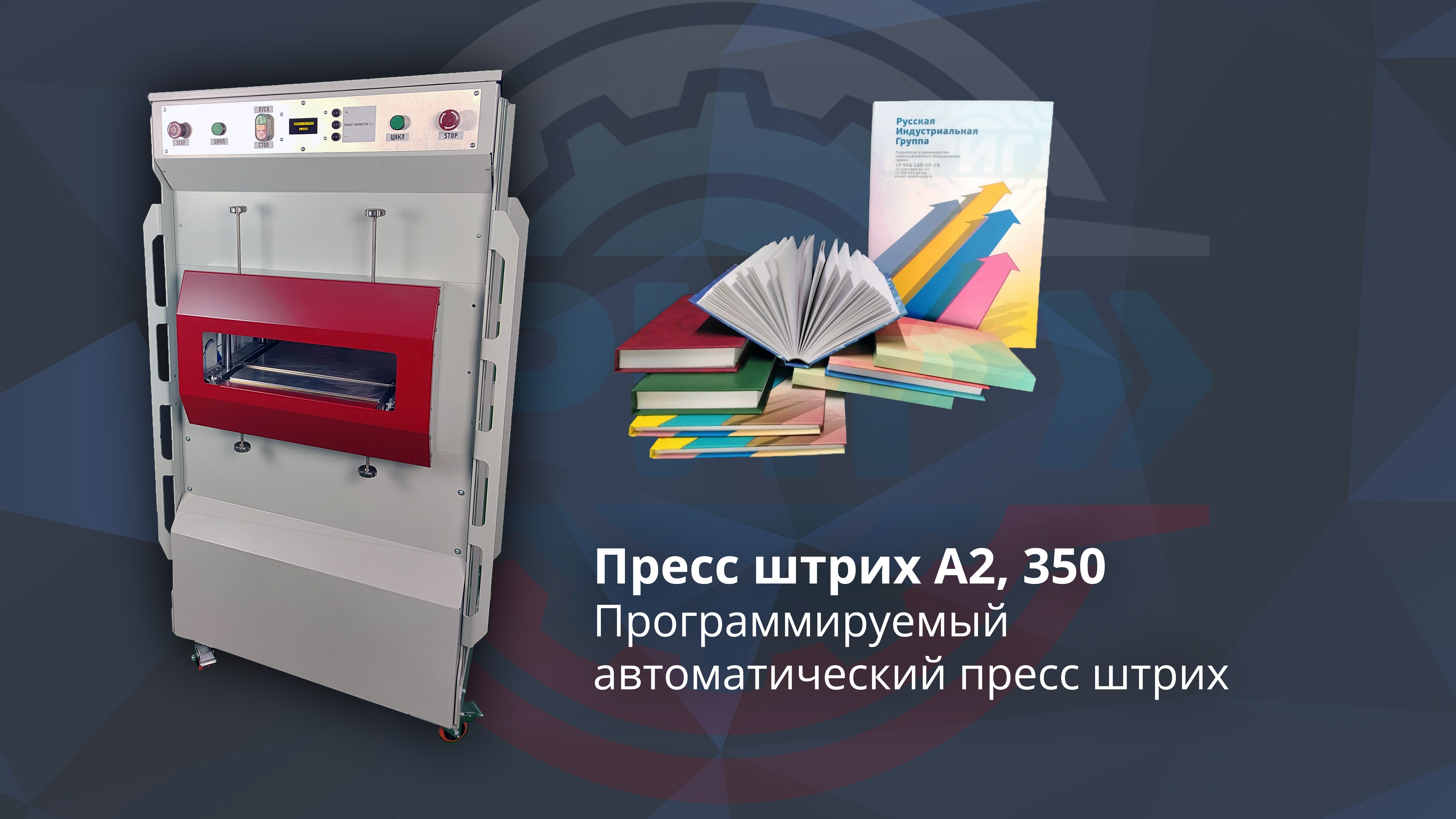

Пневматический пресс-штрих для прессовки и штриховки книг

Машина Пресс Штрих предназначена для выполнения финишной операции, одновременное прессование и штрихование.

Связаться

Данная операция выполняется после книговставочной (блоковставочной) операции (установки блока книги в обложку), обычно эксплуатацией данной машины занимается оператор книговставочной машины.

Машина обеспечивает эргономичность, стабильность процесса и результата, при этом сокращает используемые площади и количество привлекаемого персонала.

Процесс организации работы выглядит следующим образом:

  • оператор книговставочной машины (блоковставочной) снимает книгу с книговставочной машины и укладывает в Пресс Штрих;
  • кнопкой или педалью (по выбору оператора) дает машине Пресс Штриху команду на исполнение операции;
  • запускает на книговставчной машине следующий цикл, а в это время производится штрихование с опресовкой установленной книги;
  • снимает с книговставочной машины следующую книгу и укладывает её в Пресс Штрих, извлекая из него при этом уже финишное изделие (книгу).

Смотрите схему организации производства:

Пресс Штрих имеет следующие регулировки:

  • установку времени выдержки изделия (книги) в машине
  • установку температуры штрихующих ножей
  • установку глубины входа штрихующих ножей
  • установку формата изделия (книги)

Пресс Штрих выпускается в трех версиях, две версии с ПШ-А2 и ПШ-50М имеют принципиальное отличие от ПШ-350А, которое заключается в том, что установку по формату изделия в первых двух версиях производят механическим способом, а в версии ПШ-350А установка производится автоматически.

Так же версия ПШ-350А обладает экраном Тачскрин для установки параметров через меню, остальные же версии имеют отдельные элементы регулировок на панели  в виде ручек.

Регулировка глубины воздействия ножей производится механически. Штрихующие ножи в базе идут с шириной лезвия 4мм, но по Вашему заказу мы можем изготовить штрихующие ножи с любой рабочей шириной.

    ПШ А2 ПШ -350М ПШ -350А
  Ариткул А-030 А-031 А-032
№ п/п Параметр Ед. измерения.
1 Привод машины пневматический пневматический пневматический
2 Нагрев штрих ножа Да Да Да
3 Длина рабочей части шрих ножа мм 565 360 360
4 Ширина рабочей части шрих ножа мм 4 4 4
5 Дополнительные ширины штрих ножа под заказ под заказ под заказ
6 Регулировка времени выдержки пресс штриховки электронная электронная цифровая
7 Регулировка температуры штрихующих ножей электронная электронная цифровая
8 Настройка по формату книги механическая механическая цифровая
9 MAX формат книги 550*450 мм 350*350 мм 350*350 мм
10 min формат книги 100*100 мм 100*100 мм 100*100 мм
11 MAX h (толщина) книги 100 мм 100 мм 100 мм
12 min h (толщина) книги 5 мм 5 мм 5 мм
13 Рабочее давление Бар 6 - 8 6 - 8 6 - 8
14 Электропитание 220В 220В 220В
  Габариты:
15 Высота 1580 1580 1580
16 Ширина 935 874 874
17 Глубина 795 730 730
18 Вес КГ 257 212 220
